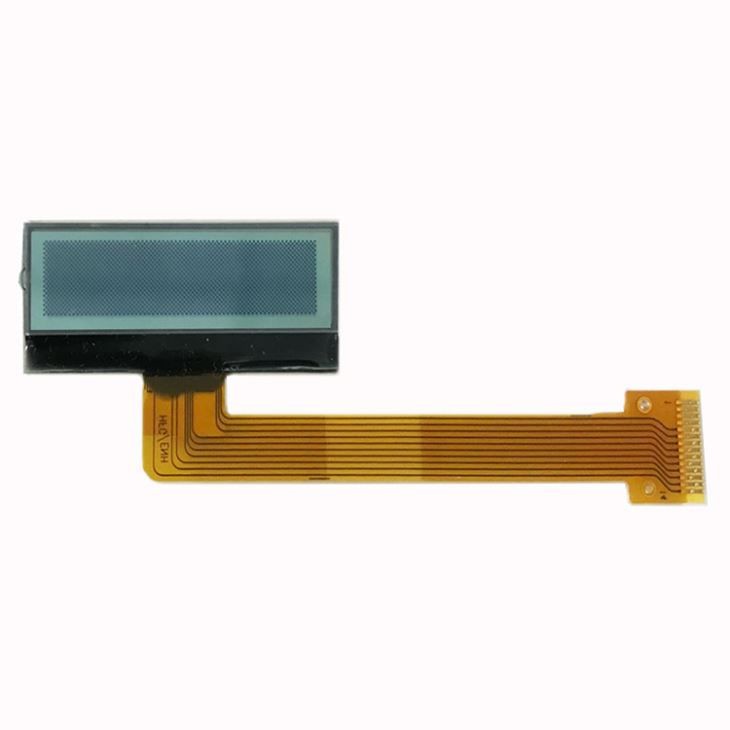

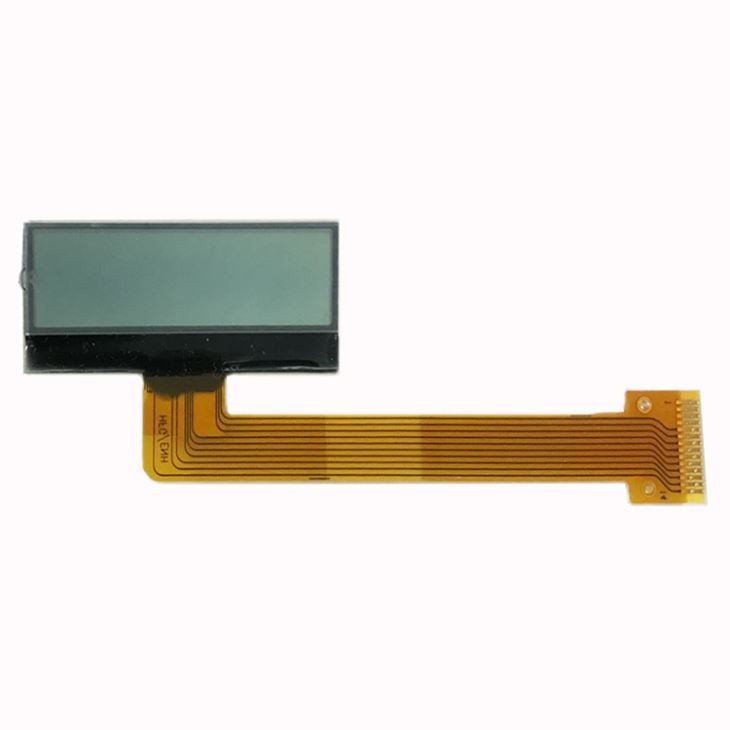

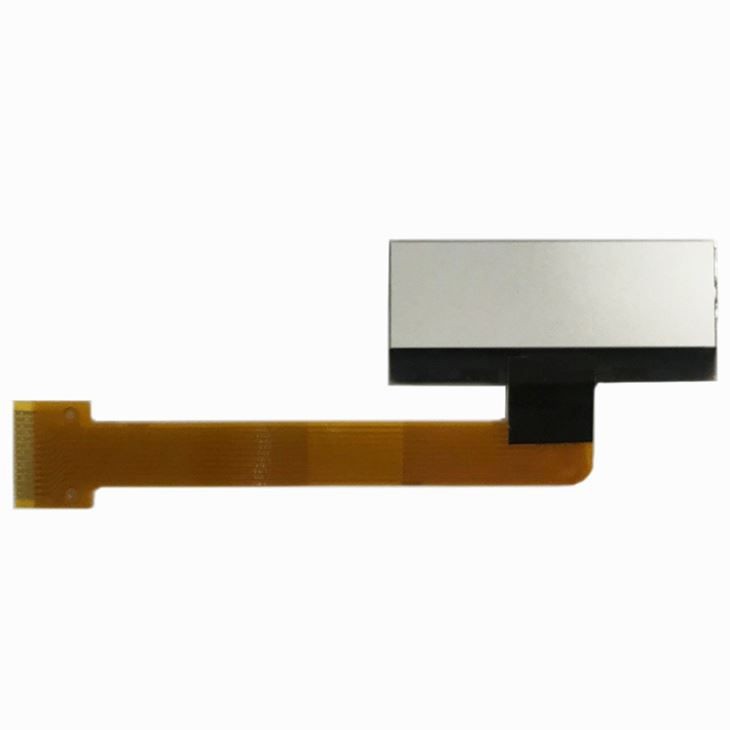

Küçük Boyutlu Grafik LCD Ekran Modülü
Tasarım mühendislerimiz, tüm LCD ekranlarımız için farklı ekran kontrolörlerini ve yonga setlerini incelerken birçok lcd kontrolör veri sayfası topladı. Bu farklı denetleyiciler ve yonga setleri ile çalışabilmenizi kolaylaştırmak için bunları buraya ekledik.
- ürün tanıtımı
Ürün Detayları
Tasarım mühendislerimiz, tüm LCD ekranlarımız için farklı ekran kontrolörlerini ve yonga setlerini incelerken birçok lcd kontrolör veri sayfası topladı. Bu farklı denetleyiciler ve yonga setleri ile çalışabilmenizi kolaylaştırmak için bunları buraya ekledik. Bu LCD veri sayfaları Crystalfontz tarafından oluşturulmamakta veya sürdürülmemektedir; kullanımınız için basitçe "olduğu gibi" sağlanırlar.
Özellikler
Küçük Boyutlu Grafik LCD Ekran | |

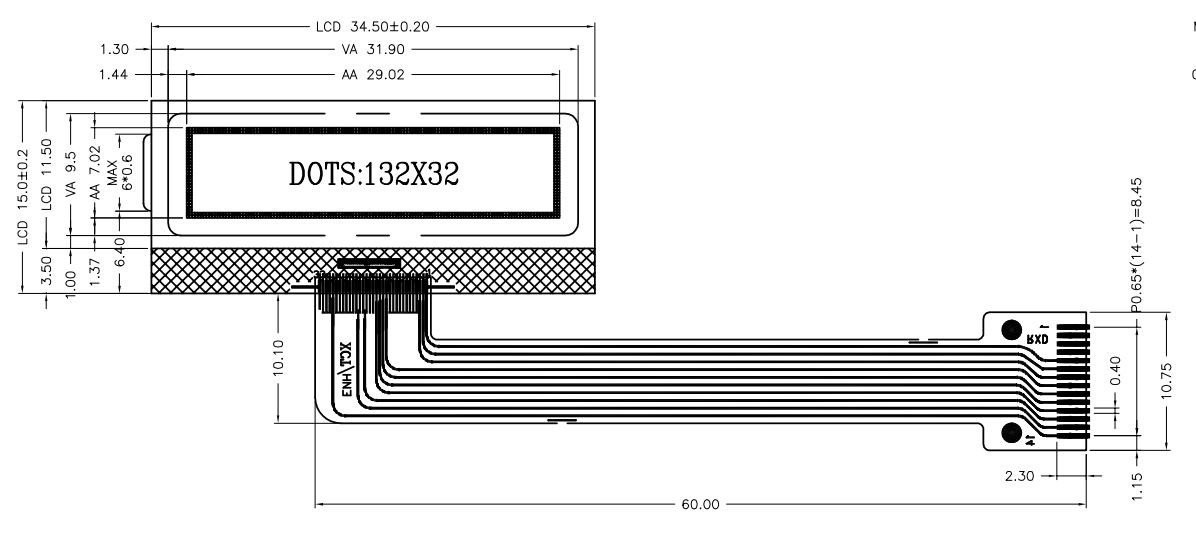

Anahat Boyutu | 34,5x15 mm |
Alanı Görüntüle | 31,9x9,5 mm |
Aktif Alan | 29,02x7,02 mm |
Ekran çözünürlüğü | 132x32 |
Ekran modu | FSTN/Yansıtıcı/Pozitif |
Görüş açısı | 12:00 |
Sürücü Yöntemi | 1/32 görev, 1/6 sapma |
VOP | 6.2V |
VDD | 3.0V |
TEPE | -10 - artı 60 |
TST | -20- artı 70 |
bağlayıcı | COG artı FPC |
sürücü entegresi | ST7567 (veya diğer uyumlu IC) |
RoHS Uyumlu | Evet |
1. Görüntü Modu: FSTN / Yansıtıcı / Pozitif.
2. Görüş Açısı: 12 0'saat.
3. Sürüş Yöntemi:1/32 Görev 1/6 Önyargı, Vop=6.2V (müşteri örneği), Vdd=3.0V.
4. Üst: -10 derece ~ artı 60 derece , Tst: -20 derece ~ artı 70 derece derece .
5. Bağlayıcı: COG artı FPC.
6. Sürücü IC: ST7567 (veya diğer uyumlu IC)
7. RoHS Uyumlu: Evet.
SSS
1. Çizimler ve ilgili prosedürler sağlayabilir misiniz?
C: Müşterilerin onaylaması için çizimler ve prosedürler sağlayabiliriz.
2. Ürün kalitesini nasıl yönetiyorsunuz?
C: Ürünler fırınlanır, yaşlandırılır, elektriksel ölçüm ve test için diğer prosedürler.
3. Ürün stokta mı? Ne kadar uzun üretim döngüsü?
A: Bazı ürünler stokta, 1 hafta boyunca küçük parti üretimi, 2 hafta boyunca seri üretim.
